Hệ Thống Tiếp Mát An Toàn Điện – Giải Pháp Bảo Vệ Con Người Và Thiết Bị Hiệu Quả
Hệ thống tiếp mát an toàn điện là gì?
Hệ thống tiếp mát an toàn điện (hay còn gọi là hệ thống tiếp địa an toàn) là một bộ phận quan trọng trong hệ thống điện của mọi công trình. Nhiệm vụ chính của hệ thống là dẫn dòng điện rò, dòng điện sự cố hoặc dòng sét xuống đất thông qua các điện cực tiếp địa, từ đó bảo vệ con người, thiết bị điện và giảm thiểu nguy cơ cháy nổ.
Hiện nay, hệ thống tiếp mát được sử dụng rộng rãi tại nhà ở, nhà máy, xưởng sản xuất, tòa nhà văn phòng, bệnh viện, trường học, trạm biến áp, trung tâm dữ liệu và nhiều công trình công nghiệp khác.
Việc đầu tư một hệ thống tiếp mát an toàn điện đạt tiêu chuẩn không chỉ đảm bảo an toàn mà còn đáp ứng các yêu cầu về nghiệm thu, bảo hiểm và vận hành lâu dài.
Vai trò của hệ thống tiếp mát trong an toàn điện
Một hệ thống tiếp mát đạt chuẩn mang lại nhiều lợi ích quan trọng như:
Bảo vệ con người khỏi nguy cơ điện giật
Khi xảy ra sự cố rò điện, dòng điện sẽ đi theo đường dẫn có điện trở nhỏ nhất xuống đất thay vì truyền qua cơ thể con người.
Bảo vệ thiết bị điện
Các thiết bị điện tử hiện đại rất nhạy cảm với sự cố điện áp. Hệ thống tiếp mát giúp:
- Hạn chế hư hỏng thiết bị
- Giảm ảnh hưởng của điện áp rò
- Tăng tuổi thọ hệ thống điện
Hỗ trợ hệ thống chống sét
Trong hệ thống chống sét trực tiếp và chống sét lan truyền, tiếp địa là thành phần bắt buộc giúp tiêu tán năng lượng sét xuống đất một cách nhanh chóng và an toàn.
Đảm bảo hoạt động ổn định của hệ thống điện
Tiếp mát tốt giúp:
- Giảm nhiễu điện
- Ổn định điện áp
- Hạn chế sai số tín hiệu
- Đảm bảo hệ thống điều khiển hoạt động chính xác

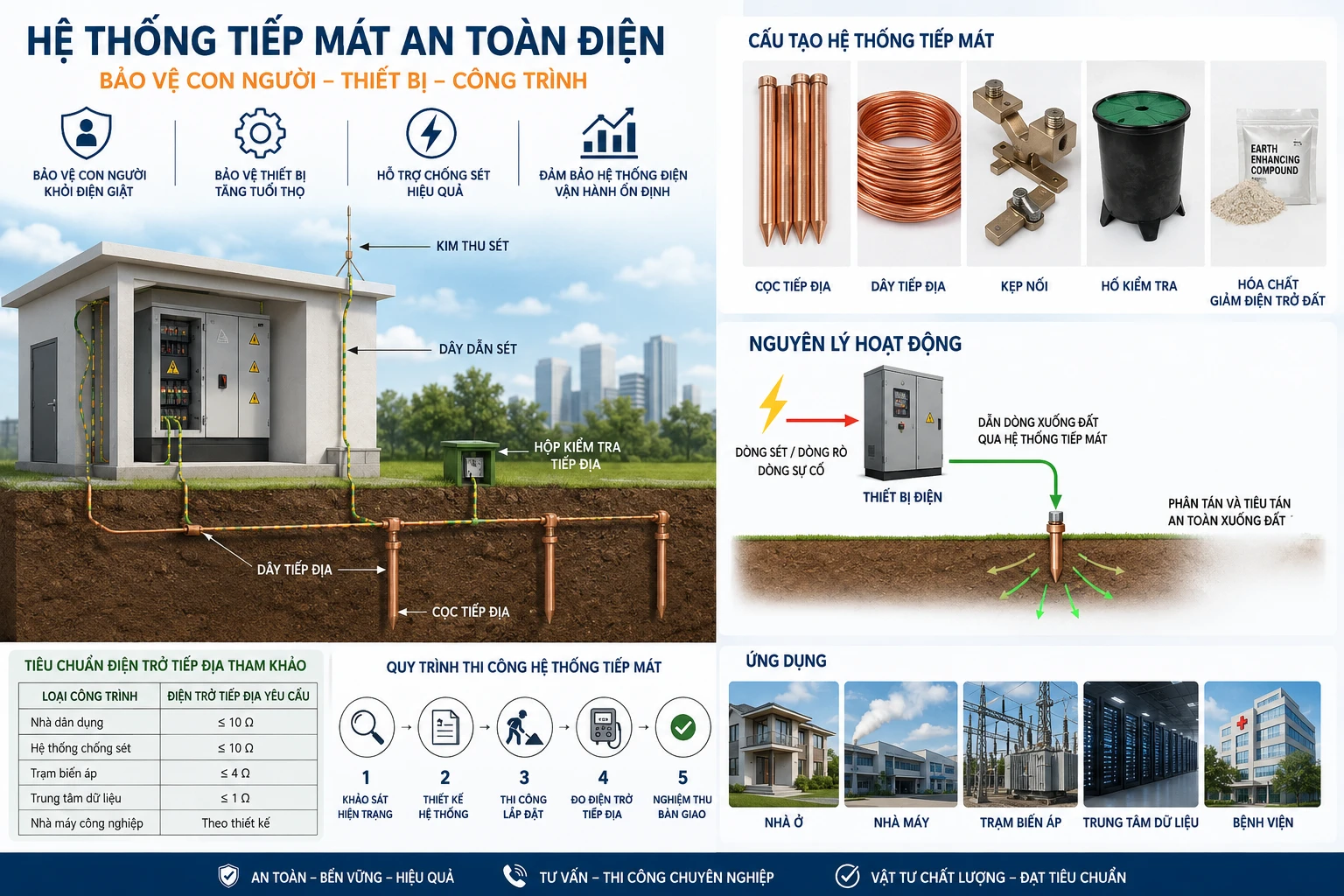

Cấu tạo của hệ thống tiếp mát an toàn điện
Một hệ thống tiếp mát tiêu chuẩn thường bao gồm các thành phần sau:
1. Cọc tiếp địa
Đây là bộ phận tiếp xúc trực tiếp với đất nhằm phân tán dòng điện.
Các loại phổ biến:
- Cọc thép mạ đồng
- Cọc đồng nguyên chất
- Cọc thép mạ kẽm nhúng nóng
Chiều dài thường từ:
- 2,4m
- 3m
- hoặc theo thiết kế.
2. Dây tiếp địa
Có nhiệm vụ liên kết toàn bộ hệ thống.
Thông dụng gồm:
- Cáp đồng trần
- Cáp đồng bọc PVC
- Dây đồng bện
- Thanh đồng
Tiết diện được lựa chọn theo công suất và yêu cầu kỹ thuật.
3. Kẹp nối và phụ kiện
Bao gồm:
- Kẹp chữ U
- Kẹp đồng
- Kẹp đồng – thép
- Mối hàn hóa nhiệt
- Bu lông inox
- Khớp nối cọc
Các phụ kiện phải đảm bảo khả năng dẫn điện tốt và chống ăn mòn.
4. Hố kiểm tra tiếp địa
Được bố trí để:
- kiểm tra điện trở đất
- bảo trì
- đo kiểm định kỳ
5. Hóa chất giảm điện trở đất
Được sử dụng khi:
- nền đất đá
- đất cát
- điện trở suất cao
Giúp giảm điện trở tiếp địa mà không cần đóng quá nhiều cọc.
Nguyên lý hoạt động của hệ thống tiếp mát
Khi xuất hiện dòng điện rò hoặc dòng điện sự cố, dòng điện sẽ truyền theo dây tiếp địa xuống các cọc tiếp địa đã được chôn dưới đất.
Đất đóng vai trò hấp thụ và phân tán năng lượng điện, từ đó:
- giảm điện áp nguy hiểm
- bảo vệ người sử dụng
- bảo vệ thiết bị điện
- hỗ trợ thiết bị đóng cắt hoạt động nhanh
Nhờ đó, aptomat hoặc thiết bị chống rò (ELCB, RCCB, RCBO) sẽ ngắt nguồn điện kịp thời.
Tiêu chuẩn điện trở của hệ thống tiếp mát
Giá trị điện trở tiếp địa phụ thuộc vào từng loại công trình.
Thông thường:
- dưới 4 Ohm
- Nhà máy công nghiệp: theo yêu cầu thiết kế
Điện trở càng nhỏ thì khả năng tiêu tán dòng điện càng tốt.
Các loại hệ thống tiếp mát phổ biến
Tiếp mát an toàn
Dùng để bảo vệ con người khỏi điện giật.
Được nối với:
- vỏ thiết bị
- tủ điện
- khung kim loại
Tiếp mát chống sét
Kết nối với:
- kim thu sét
- cáp thoát sét
- thiết bị chống sét lan truyền
Mục đích là dẫn toàn bộ dòng sét xuống đất.
Tiếp mát thiết bị điện tử
Áp dụng cho:
- phòng server
- trung tâm dữ liệu
- hệ thống camera
- viễn thông
- PLC
- hệ thống điều khiển
Yêu cầu điện trở rất thấp.
Quy trình thi công hệ thống tiếp mát
Một đơn vị chuyên nghiệp thường thực hiện theo các bước:
Khảo sát hiện trạng
Đánh giá:
- địa chất
- điện trở suất đất
- vị trí thi công
Thiết kế hệ thống
Lựa chọn:
- số lượng cọc
- chiều sâu
- tiết diện dây
- sơ đồ đấu nối
Thi công
Bao gồm:
- đóng cọc
- hàn hóa nhiệt
- lắp dây đồng
- lắp hố kiểm tra
Đo điện trở
Sau khi hoàn thiện sẽ tiến hành:
- đo điện trở tiếp địa
- hiệu chỉnh nếu chưa đạt yêu cầu
Bàn giao và nghiệm thu
Cung cấp đầy đủ:
- biên bản đo
- bản vẽ hoàn công
- hướng dẫn bảo trì
Những lưu ý khi thi công hệ thống tiếp mát
Để đảm bảo hiệu quả lâu dài cần lưu ý:
- Không sử dụng vật liệu kém chất lượng.
- Cọc tiếp địa phải được đóng đủ chiều sâu.
- Các mối nối phải chắc chắn, chống oxy hóa.
- Không nối tiếp địa bằng các mối hàn thông thường nếu yêu cầu hàn hóa nhiệt.
- Định kỳ kiểm tra điện trở tiếp địa từ 1–2 lần mỗi năm.
- Thay thế ngay các phụ kiện bị ăn mòn.
Vật tư sử dụng trong hệ thống tiếp mát
Một hệ thống hoàn chỉnh thường bao gồm:
- Cọc tiếp địa thép mạ đồng
- Cọc đồng nguyên chất
- Cáp đồng trần
- Thanh đồng tiếp địa
- Kẹp tiếp địa
- Kẹp chữ U
- Mối hàn hóa nhiệt
- Thuốc hàn hóa nhiệt
- Hóa chất giảm điện trở đất
- Hộp kiểm tra tiếp địa
- Khớp nối cọc tiếp địa
- Băng đồng
- Thanh cái đồng
Việc lựa chọn đúng vật tư giúp tăng tuổi thọ hệ thống lên hàng chục năm.
Vì sao nên lựa chọn đơn vị chuyên thi công hệ thống tiếp mát?
Một đơn vị có kinh nghiệm sẽ:
- Khảo sát đúng hiện trạng.
- Thiết kế tối ưu chi phí.
- Thi công đúng tiêu chuẩn kỹ thuật.
- Đảm bảo điện trở tiếp địa đạt yêu cầu.
- Sử dụng vật tư chính hãng.
- Có đầy đủ hồ sơ nghiệm thu và bảo hành.
Điều này giúp công trình vận hành ổn định, giảm chi phí sửa chữa và hạn chế tối đa các rủi ro liên quan đến điện.
Đơn vị cung cấp vật tư và thi công hệ thống tiếp mát uy tín
Nếu bạn đang tìm kiếm đơn vị chuyên thi công hệ thống tiếp mát an toàn điện, cung cấp vật tư tiếp địa, cọc tiếp địa, dây đồng tiếp địa, hóa chất giảm điện trở đất, hộp kiểm tra tiếp địa, cùng các giải pháp chống sét toàn diện, hãy lựa chọn nhà cung cấp có kinh nghiệm, sản phẩm đạt tiêu chuẩn và đội ngũ kỹ thuật chuyên môn cao.
Một hệ thống tiếp mát được thiết kế và thi công đúng kỹ thuật sẽ góp phần bảo vệ con người, tài sản và đảm bảo hệ thống điện vận hành ổn định trong nhiều năm.
Kết luận
Hệ thống tiếp mát an toàn điện là hạng mục không thể thiếu trong mọi công trình hiện đại. Đây không chỉ là yêu cầu kỹ thuật mà còn là giải pháp bảo vệ tính mạng con người, tài sản và thiết bị điện trước các sự cố rò điện, ngắn mạch và sét đánh.
Việc đầu tư đúng ngay từ đầu, lựa chọn vật tư chất lượng và thi công bởi đơn vị chuyên nghiệp sẽ giúp hệ thống hoạt động ổn định, đạt tiêu chuẩn kỹ thuật và mang lại hiệu quả lâu dài. Nếu bạn đang cần tư vấn, thiết kế hoặc thi công hệ thống tiếp mát, hãy liên hệ với đội ngũ kỹ thuật giàu kinh nghiệm để được hỗ trợ giải pháp tối ưu nhất cho công trình của mình.
