Hệ thống tiếp địa là gì? Tiêu chuẩn, cấu tạo và kỹ thuật thi công hệ thống tiếp địa chống sét

Hệ thống tiếp địa là một trong những bộ phận quan trọng nhất của hệ thống chống sét và an toàn điện. Nhiệm vụ của hệ thống tiếp địa là tạo đường dẫn để dòng điện sự cố, dòng xung hoặc dòng sét được truyền xuống đất một cách an toàn.
Một hệ thống chống sét có kim thu sét chất lượng, cáp thoát sét đúng tiết diện nhưng hệ thống tiếp địa không đạt yêu cầu thì hiệu quả bảo vệ tổng thể vẫn có thể bị ảnh hưởng.
Vậy hệ thống tiếp địa đạt chuẩn cần những gì? Cọc tiếp địa nên dùng loại nào? Khoảng cách giữa các cọc bao nhiêu? Nên sử dụng dây tiếp địa nào? Hàn hóa nhiệt ra sao và đo điện trở tiếp địa như thế nào?
Bài viết dưới đây sẽ phân tích chi tiết.
1. Hệ thống tiếp địa là gì?
Hệ thống tiếp địa là tập hợp các điện cực tiếp đất, dây dẫn và các mối liên kết được sử dụng để tạo kết nối điện giữa thiết bị hoặc hệ thống điện với đất.
Trong hệ thống chống sét, có thể hình dung:
Kim thu sét
↓
Cáp thoát sét
↓
Hệ thống tiếp địa
↓
Cọc tiếp địa
↓
Đất
Hệ thống tiếp địa không chỉ bao gồm cọc. Một hệ thống hoàn chỉnh có thể gồm:
- Cọc tiếp địa.
- Cáp đồng tiếp địa.
- Dây liên kết các cọc.
- Hộp kiểm tra tiếp địa.
- Kẹp tiếp địa.
- Mối hàn hóa nhiệt.
- Thanh đồng tiếp địa.
- Vật liệu cải thiện điện trở đất nếu cần.
TCVN 9385:2012 là tiêu chuẩn hướng dẫn thiết kế, kiểm tra và bảo trì hệ thống chống sét cho công trình xây dựng.
2. Hệ thống tiếp địa có tác dụng gì?
Hệ thống tiếp địa thực hiện nhiều chức năng khác nhau tùy vào mục đích thiết kế.
Đối với chống sét trực tiếp
Hệ thống tiếp địa tạo đường dẫn để dòng sét từ hệ thống thu sét được phân tán vào đất.
Đối với chống sét lan truyền
Hệ thống tiếp địa là một phần quan trọng trong đường thoát xung của các thiết bị SPD.
Đối với tiếp mát an toàn điện
Tiếp địa giúp kết nối các vỏ kim loại của thiết bị với đất nhằm tăng mức độ an toàn khi xảy ra sự cố điện.
Đối với hệ thống điện 3 pha
Hệ thống tiếp địa có thể được kết hợp với các giải pháp bảo vệ và cân bằng hệ thống điện theo thiết kế.
Vì vậy, không nên xem tiếp địa chống sét và tiếp địa an toàn điện là hoàn toàn giống nhau. Giá trị điện trở yêu cầu và cấu hình hệ thống cần căn cứ vào mục đích sử dụng.
3. Một hệ thống tiếp địa chống sét gồm những gì?
Một hệ thống cơ bản có thể bao gồm:
1. Cọc tiếp địa
Được đóng hoặc chôn xuống đất để tạo điện cực tiếp xúc với đất.
2. Dây/cáp tiếp địa
Dùng để liên kết các cọc với nhau và kết nối hệ thống tiếp địa với thiết bị cần bảo vệ.
3. Mối nối
Có thể sử dụng:
- Kẹp tiếp địa.
- Hàn hóa nhiệt.
- Các phương pháp liên kết chuyên dụng khác.
4. Hộp kiểm tra
Cho phép kiểm tra và thực hiện phép đo hệ thống tiếp địa thuận tiện hơn.
5. Điện cực ngang
Dùng để liên kết các cọc thành mạng tiếp địa.
Một hệ thống có thể bố trí:
Cọc 1 — Cọc 2 — Cọc 3 — Cọc 4
và kết nối với nhau bằng cáp đồng hoặc băng đồng.
4. Tiêu chuẩn hệ thống tiếp địa chống sét
Một trong những tiêu chuẩn quan trọng được sử dụng tại Việt Nam là TCVN 9385:2012 – Chống sét cho công trình xây dựng – Hướng dẫn thiết kế, kiểm tra và bảo trì hệ thống. Tiêu chuẩn này hiện được VSQI ghi nhận ở trạng thái còn hiệu lực.
Theo nội dung được công bố của TCVN 9385:2012, mạng nối đất của hệ thống chống sét nên có điện trở nối đất tổng hợp không vượt quá 10 Ω. Tiêu chuẩn cũng yêu cầu điện trở nối đất được đo và ghi chép trước và sau khi hoàn thành các liên kết để làm cơ sở cho các lần kiểm tra tiếp theo.
Do đó, trong thi công chống sét trực tiếp, có thể lấy:
Điện trở hệ thống tiếp địa mục tiêu: R ≤ 10 Ω
làm một yêu cầu quan trọng cần kiểm tra.
5. Điện trở tiếp địa chống sét chủ động dưới 10 Ω
Đối với hệ thống chống sét trực tiếp sử dụng các thiết bị thu sét như kim ESE, một mục tiêu thiết kế thường được áp dụng là:
R < 10 Ω
Giá trị này cần được đo thực tế sau khi hoàn thành hệ thống chứ không thể suy đoán chỉ dựa vào số lượng cọc.
Ví dụ:
Một công trình sử dụng:
- 4 cọc tiếp địa.
- Cọc D16 H2.4.
- Cáp đồng liên kết.
- Hàn hóa nhiệt.
không có nghĩa chắc chắn hệ thống sẽ đạt 10 Ω.
Kết quả còn phụ thuộc vào:
- Điện trở suất của đất.
- Chiều dài cọc.
- Số lượng cọc.
- Khoảng cách giữa các cọc.
- Độ sâu chôn dây.
- Cấu hình bãi tiếp địa.
- Chất lượng mối nối.
6. Điện trở tiếp địa dưới 4 Ω cho chống sét lan truyền và tiếp mát
Đối với chống sét lan truyền và tiếp mát an toàn điện, trong nhiều phương án thiết kế và thi công có thể đặt mục tiêu:
R < 4 Ω
Mức này nên được hiểu là mục tiêu kỹ thuật của hệ thống cụ thể, không nên khẳng định đây là một giá trị bắt buộc chung cho mọi hệ thống chống sét lan truyền.
Thực tế, yêu cầu điện trở tiếp địa phụ thuộc vào:
- Loại hệ thống điện.
- Cấu hình nguồn.
- SPD sử dụng.
- Chế độ nối đất.
- Yêu cầu của thiết kế.
- Tiêu chuẩn áp dụng.
- Yêu cầu của chủ đầu tư.
Ví dụ:
SPD → Dây tiếp địa → Thanh đồng → Cọc tiếp địa → Đất
thì không chỉ cần điện trở thấp mà đường kết nối SPD phải ngắn, thẳng và có trở kháng thấp.
7. Khoảng cách giữa các cọc tiếp địa bao nhiêu là hợp lý?
Một phương án thi công thường được sử dụng là bố trí các cọc cách nhau khoảng:
2,5 m
Ví dụ:
Cọc 1 ← 2,5 m → Cọc 2 ← 2,5 m → Cọc 3 ← 2,5 m → Cọc 4
Khoảng cách này tạo điều kiện để các cọc có vùng ảnh hưởng tương đối tách biệt và giúp hệ thống tiếp địa hoạt động hiệu quả hơn so với việc đóng các cọc quá sát nhau.
Tuy nhiên, 2,5 m không nên được hiểu là khoảng cách bắt buộc cho mọi công trình.
Khoảng cách thực tế cần căn cứ:
- Chiều dài cọc.
- Điện trở suất đất.
- Mặt bằng công trình.
- Số lượng cọc.
- Kiểu bố trí.
- Kết quả tính toán.
TCVN 4756:1989 cũng đưa ra các yêu cầu về bố trí điện cực và điều kiện lắp đặt hệ thống nối đất, nhưng hiện VSQI ghi nhận tiêu chuẩn này ở trạng thái hết hiệu lực, vì vậy không nên dùng nó như căn cứ duy nhất để khẳng định yêu cầu hiện hành.
8. Nên sử dụng loại cọc tiếp địa nào?
Trong thi công thực tế, hai lựa chọn phổ biến mà khách hàng có thể cân nhắc là:
Cọc D16 H2.4 nhập khẩu Ấn Độ
Đây là loại cọc có kích thước:
Đường kính 16 mm × chiều dài 2,4 m
Phù hợp với nhiều hệ thống:
- Chống sét.
- Tiếp địa nhà xưởng.
- Tiếp địa tủ điện.
- Tiếp mát.
- Chống sét lan truyền.
Cọc đồng vàng Việt Nam
Cọc đồng có ưu điểm về khả năng dẫn điện và khả năng chống ăn mòn, phù hợp với những công trình ưu tiên vật liệu đồng.
Việc lựa chọn giữa hai loại cần dựa trên:
Điều kiện đất + yêu cầu điện trở + tuổi thọ + ngân sách + thiết kế.
9. Cáp tiếp địa nên dùng loại nào?
Cáp tiếp địa là thành phần kết nối các điện cực với nhau và đưa hệ thống về điểm cần tiếp địa.
Một số tiết diện thường được sử dụng trong các công trình:
Cáp đồng 50 mm²
Có thể được sử dụng cho các tuyến dẫn trong hệ thống chống sét trực tiếp/chống sét chủ động theo thiết kế.
Cáp đồng 25 mm²
Có thể sử dụng cho các hệ thống:
- Chống sét lan truyền.
- Tiếp địa thiết bị.
- Tiếp mát an toàn điện.
Cáp đồng 16 mm²
Thường được sử dụng cho các tuyến tiếp địa thiết bị hoặc hệ thống có yêu cầu phù hợp với tiết diện này.
Khi lựa chọn dây tiếp địa, không nên chỉ dựa vào quy tắc “bao nhiêu mm² là đủ”. Tiết diện phải được xác định theo thiết kế, dòng điện sự cố/xung, điều kiện lắp đặt và tiêu chuẩn áp dụng.
Nếu cần một lựa chọn phổ biến cho công trình, có thể cân nhắc cáp đồng Cadisun với tiết diện phù hợp.
10. Vì sao nên sử dụng cáp đồng Cadisun cho hệ thống tiếp địa?
Cáp đồng Cadisun là một lựa chọn đáng cân nhắc khi thi công hệ thống tiếp địa nhờ khả năng dẫn điện tốt và nguồn cung phổ biến trên thị trường.
Tùy cấu hình hệ thống, có thể lựa chọn:
- Cáp đồng 50 mm².
- Cáp đồng 25 mm².
- Cáp đồng 16 mm².
Khi sử dụng cáp đồng cho hệ thống tiếp địa, cần đảm bảo:
- Đúng tiết diện.
- Đúng chủng loại.
- Vật liệu đồng phù hợp.
- Tuyến dây được bố trí hợp lý.
- Mối nối được thực hiện chắc chắn.
Đặc biệt với hệ thống chống sét, không nên tự ý giảm tiết diện dây chỉ để tiết kiệm chi phí.

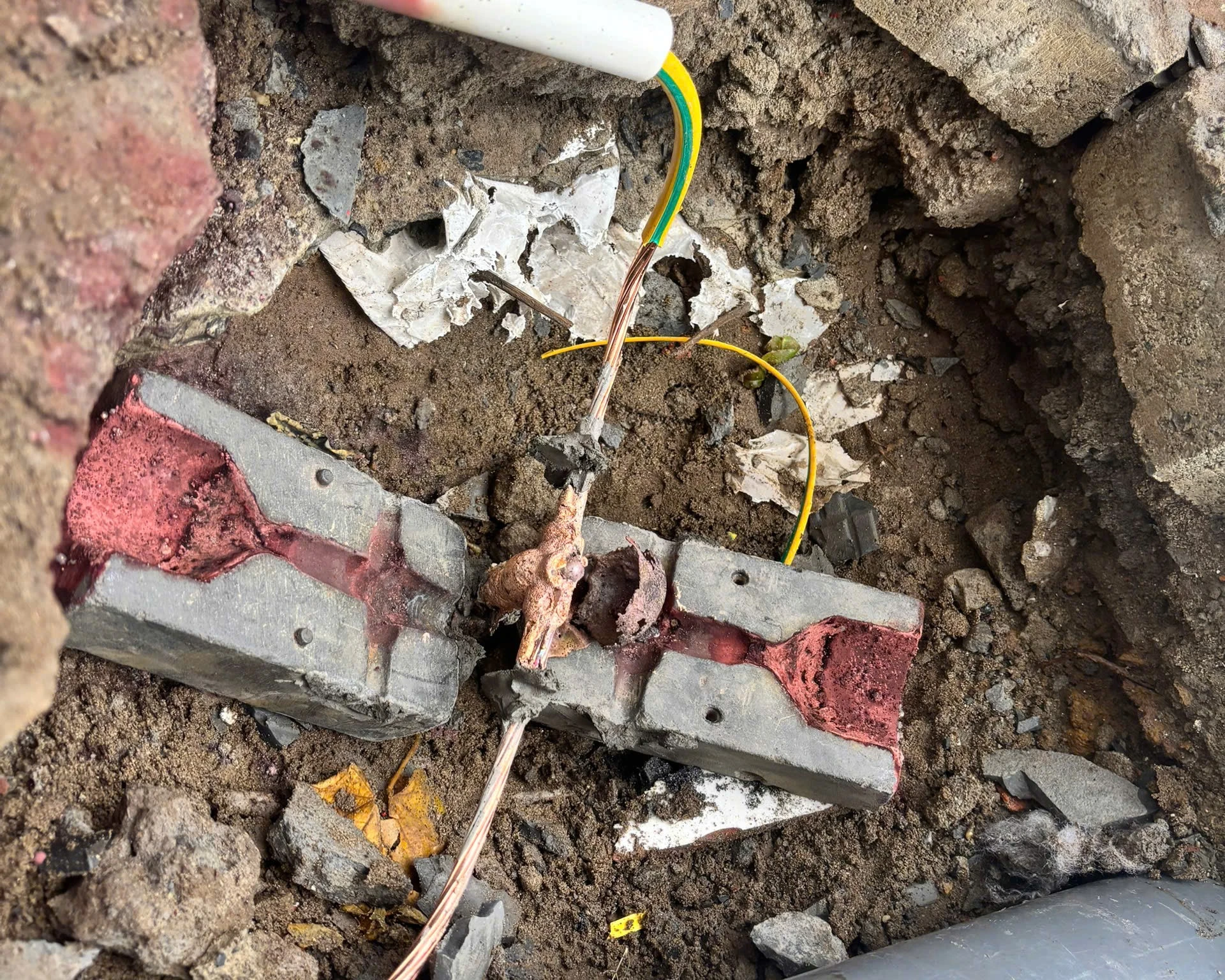

11. Kỹ thuật hàn hóa nhiệt trong hệ thống tiếp địa

Hàn hóa nhiệt là phương pháp thường được sử dụng để tạo liên kết giữa:
- Cáp đồng và cọc tiếp địa.
- Cáp đồng với cáp đồng.
- Cáp đồng với băng đồng.
Ví dụ:
Cọc D16 H2.4
↓
Mối hàn hóa nhiệt
↓
Cáp đồng 50 mm²
Mối hàn được tạo bằng phản ứng hóa nhiệt, tạo ra liên kết kim loại có độ bền cao.
Đối với các mối nối nằm dưới đất hoặc khó tiếp cận sau khi hoàn thiện, phương pháp này có ưu điểm là không phụ thuộc vào lực siết của kẹp cơ khí trong suốt quá trình sử dụng.
12. Quy trình hàn hóa nhiệt cọc tiếp địa
Một quy trình cơ bản gồm:
Bước 1: Làm sạch cọc
Loại bỏ đất, bụi, dầu mỡ và lớp oxi hóa tại vị trí cần hàn.
Bước 2: Làm sạch cáp
Cáp đồng phải sạch và khô.
Bước 3: Chọn khuôn
Khuôn phải phù hợp với:
- Đường kính cọc.
- Tiết diện cáp.
- Kiểu mối nối.
Bước 4: Đặt cáp và cọc
Đặt đúng vị trí trong khuôn.
Bước 5: Cho thuốc hàn
Sử dụng đúng loại và định lượng theo nhà sản xuất.
Bước 6: Kích hoạt phản ứng
Thực hiện mồi theo đúng hướng dẫn kỹ thuật.
Bước 7: Để mối hàn nguội
Không tác động hoặc tháo khuôn quá sớm.
Bước 8: Kiểm tra
Kiểm tra hình dạng, độ đầy và tình trạng mối hàn.
13. Hệ thống tiếp địa cần có hộp kiểm tra
Hộp kiểm tra tiếp địa là một thành phần rất hữu ích trong hệ thống tiếp địa.
Hộp thường được bố trí tại vị trí thuận tiện để:
- Kiểm tra mối nối.
- Ngắt/kết nối tuyến đo khi cần.
- Đo điện trở tiếp địa.
- Bảo trì hệ thống.
Một cấu hình có thể là:
Cọc tiếp địa
↓
Mối hàn hóa nhiệt
↓
Cáp tiếp địa
↓
Hộp kiểm tra
↓
Cáp thoát sét
Hộp kiểm tra cần được bố trí sao cho có thể tiếp cận khi thực hiện kiểm tra định kỳ.
14. Đo điện trở hệ thống tiếp địa như thế nào?
Sau khi hoàn thiện hệ thống, cần đo điện trở tiếp địa thực tế.
Một phương pháp phổ biến là phương pháp đo điện áp rơi – Fall-of-Potential, sử dụng máy đo điện trở đất và các cọc phụ.
Sơ đồ đơn giản:
Điện cực hệ thống cần đo
E
↓
Cọc dòng phụ C
↓
Cọc điện áp phụ P
Máy đo sẽ đưa dòng điện qua đất và đo điện áp giữa các điểm để tính toán điện trở của hệ thống.
15. Khoảng cách 5 m khi đo điện trở tiếp địa có đúng không?
Trong thực tế thi công nhỏ, nhiều đơn vị sử dụng phương án bố trí các que đo cách nhau khoảng 5 m để thực hiện phép đo.
Tuy nhiên, cần đặc biệt lưu ý:
Không có quy tắc chung rằng mọi hệ thống tiếp địa đều chỉ cần cắm que đo cách nhau 5 m là đạt chuẩn.
Khoảng cách điện cực đo phụ thuộc vào:
- Kích thước hệ thống tiếp địa.
- Điều kiện đất.
- Phương pháp đo.
- Loại máy đo.
- Hướng dẫn của nhà sản xuất.
- Phương pháp kiểm tra được lựa chọn.
Nếu hệ thống tiếp địa lớn, khoảng cách 5 m có thể không đủ để tạo điều kiện đo phù hợp.
Do đó, 5 m nên được xem là khoảng cách thực hành trong một số cấu hình nhỏ, không phải con số áp dụng cứng cho mọi công trình.
16. Máy đo điện trở tiếp địa cần có kiểm định không?
Khi thực hiện đo kiểm và nghiệm thu, vấn đề quan trọng là thiết bị đo phải có tình trạng hiệu chuẩn/kiểm định phù hợp với yêu cầu quản lý chất lượng của công trình.
Đặc biệt với hồ sơ nghiệm thu, nên sử dụng:
- Máy đo điện trở đất chuyên dụng.
- Máy còn hạn hiệu chuẩn/kiểm định theo yêu cầu áp dụng.
- Hồ sơ thiết bị rõ ràng.
- Tem hoặc giấy chứng nhận còn hiệu lực.
Điều này giúp kết quả đo có cơ sở chứng minh về mặt kỹ thuật và thuận lợi khi lập hồ sơ nghiệm thu.
Không nên chỉ chụp ảnh một máy đo rồi ghi kết quả điện trở mà không có thông tin về thiết bị và tình trạng kiểm tra của máy.
17. Quy trình đo điện trở tiếp địa đạt yêu cầu
Một quy trình nghiệm thu có thể thực hiện theo các bước:
Bước 1: Kiểm tra hệ thống
Kiểm tra:
- Cọc.
- Dây.
- Mối hàn.
- Hộp kiểm tra.
- Các điểm kết nối.
Bước 2: Cô lập hệ thống cần đo
Thực hiện theo phương pháp đo và hướng dẫn của máy.
Bước 3: Bố trí cọc phụ
Đặt cọc dòng và cọc áp theo khoảng cách phù hợp với phương pháp đo.
Bước 4: Kết nối máy
Kết nối đúng các cực của thiết bị.
Bước 5: Tiến hành đo
Thực hiện phép đo theo hướng dẫn của máy.
Bước 6: Kiểm tra độ ổn định
Có thể thay đổi vị trí cọc áp hoặc thực hiện phép đo kiểm tra để đánh giá độ tin cậy của kết quả.
Bước 7: Ghi kết quả
Ghi:
- Thời gian.
- Địa điểm.
- Giá trị điện trở.
- Model máy.
- Số hiệu thiết bị.
- Tình trạng hiệu chuẩn/kiểm định.
Bước 8: Lập biên bản
Kết quả được đưa vào hồ sơ nghiệm thu của hệ thống.
18. Điện trở tiếp địa cao hơn 10 Ω phải làm gì?
Nếu kết quả:
R > 10 Ω
đối với hệ thống chống sét trực tiếp đang đặt mục tiêu không vượt 10 Ω, cần xử lý thay vì nghiệm thu ngay.
Có thể xem xét:
Tăng số lượng cọc
Bổ sung thêm điện cực vào hệ thống.
Tăng khoảng cách cọc
Điều chỉnh bố trí để các điện cực làm việc hiệu quả hơn.
Tăng chiều dài điện cực
Nếu điều kiện địa chất phù hợp.
Bổ sung điện cực ngang
Mở rộng mạng tiếp địa.
Cải thiện đất
Sử dụng giải pháp cải thiện điện trở đất phù hợp với điều kiện thực tế.
TCVN 9385:2012 cũng nêu các giải pháp như kéo dài hoặc bổ sung điện cực và liên kết các điện cực riêng rẽ bằng điện cực vòng khi điện trở hệ thống vượt 10 Ω.
19. Không phải cứ thêm nhiều cọc là điện trở sẽ giảm tương ứng
Đây là một hiểu lầm khá phổ biến.
Ví dụ:
4 cọc = 10 Ω
8 cọc = 5 Ω
Không thể mặc định như vậy.
Hiệu quả của việc thêm cọc phụ thuộc vào:
- Điện trở suất đất.
- Khoảng cách cọc.
- Chiều dài cọc.
- Cấu hình hệ thống.
- Vùng ảnh hưởng của các điện cực.
Nếu các cọc được đóng quá sát nhau, hiệu quả bổ sung có thể không đạt như kỳ vọng.
Vì vậy, thiết kế hệ thống tiếp địa cần dựa trên điều kiện đất và kết quả đo thực tế.
20. Hệ thống tiếp địa đạt chuẩn cần kiểm tra những gì?
Có thể sử dụng checklist sau:
| Hạng mục | Yêu cầu kiểm tra |
|---|---|
| Cọc tiếp địa | Đúng loại, kích thước, vật liệu |
| Khoảng cách cọc | Theo thiết kế, có thể khoảng 2,5 m tùy phương án |
| Dây tiếp địa | Đúng vật liệu và tiết diện |
| Mối nối | Chắc chắn, liên tục |
| Hàn hóa nhiệt | Đúng khuôn, đúng kỹ thuật |
| Hộp kiểm tra | Có, dễ tiếp cận |
| Điện trở chống sét | Mục tiêu ≤ 10 Ω |
| Chống sét lan truyền/tiếp mát | Có thể đặt mục tiêu <4 Ω theo thiết kế |
| Máy đo | Thiết bị chuyên dụng, tình trạng hiệu chuẩn/kiểm định phù hợp |
| Hồ sơ đo | Có biên bản và thông tin thiết bị |
| Kiểm tra sau thi công | Bắt buộc thực hiện theo yêu cầu công trình |
21. Hệ thống tiếp địa chống sét chủ động
Đối với công trình sử dụng kim thu sét ESE, một cấu hình có thể gồm:
Kim thu sét ESE
↓
Cáp thoát sét
↓
Bộ đếm sét
↓
Hộp kiểm tra
↓
Cáp đồng 50 mm²
↓
Mối hàn hóa nhiệt
↓
Cọc tiếp địa D16 H2.4
↓
Đất
Mục tiêu của hệ thống là tạo đường dẫn dòng sét từ bộ phận thu sét xuống đất với trở kháng và điện trở tiếp địa phù hợp.
Với phương án thiết kế đang xét, có thể đặt mục tiêu:
R ≤ 10 Ω
22. Hệ thống tiếp địa chống sét lan truyền
Đối với hệ thống chống sét lan truyền, cấu hình thường liên quan tới:
Thiết bị điện
↓
SPD
↓
Dây tiếp địa
↓
Thanh/cọc tiếp địa
↓
Đất
Với phương án thiết kế yêu cầu mức điện trở thấp, có thể đặt mục tiêu:
R < 4 Ω
Ngoài điện trở tiếp địa, cần đặc biệt chú ý đường kết nối SPD.
Dây nối càng dài và vòng vèo, trở kháng đối với xung càng có thể tăng.
Do đó:
SPD → tiếp địa
nên được bố trí với đường dẫn phù hợp, ngắn và thẳng theo thiết kế.
23. Hệ thống tiếp địa và tiếp mát an toàn điện
Hệ thống tiếp mát có nhiệm vụ bảo vệ con người và thiết bị khi xảy ra sự cố cách điện.
Ví dụ:
Vỏ tủ điện
↓
Dây PE
↓
Thanh tiếp địa
↓
Cọc tiếp địa
↓
Đất
Khi xảy ra sự cố chạm vỏ, dòng điện sự cố có đường dẫn phù hợp về hệ thống bảo vệ.
Việc thiết kế tiếp địa an toàn điện phải đồng thời xem xét hệ thống bảo vệ, thiết bị bảo vệ, chế độ nối đất và các yêu cầu của hệ thống điện, chứ không chỉ dựa vào một con số điện trở duy nhất.
24. Cung cấp vật tư hệ thống tiếp địa
Để thi công một hệ thống tiếp địa hoàn chỉnh, có thể chuẩn bị:
Cọc tiếp địa
- Cọc D16 H2.4 nhập khẩu Ấn Độ.
- Cọc đồng vàng Việt Nam.
Dây tiếp địa
- Cáp đồng 50 mm².
- Cáp đồng 25 mm².
- Cáp đồng 16 mm².
- Có thể lựa chọn cáp đồng Cadisun theo yêu cầu thiết kế.
Phụ kiện
- Hộp kiểm tra tiếp địa.
- Kẹp tiếp địa.
- Thanh đồng.
- Mối hàn hóa nhiệt.
- Khuôn hàn.
- Thuốc hàn.
- Vật tư cải thiện điện trở đất.
Việc lựa chọn vật tư cần dựa trên bản vẽ thiết kế và yêu cầu nghiệm thu, không nên chỉ chọn theo giá thấp nhất.
25. Thi công hệ thống tiếp địa tại Hải Phòng và các tỉnh lân cận
Đối với công trình nhà ở, nhà xưởng, nhà máy và công trình công nghiệp, quy trình thi công có thể thực hiện:
Khảo sát công trình
↓
Khảo sát đất
↓
Thiết kế hệ thống tiếp địa
↓
Đóng cọc
↓
Rải cáp
↓
Hàn hóa nhiệt
↓
Lắp hộp kiểm tra
↓
Đo điện trở
↓
Điều chỉnh nếu chưa đạt
↓
Nghiệm thu
Điểm quan trọng nhất là không kết luận hệ thống đạt chỉ dựa vào thiết kế.
Phải có kết quả đo thực tế sau thi công.
26. Câu hỏi thường gặp về hệ thống tiếp địa
Hệ thống tiếp địa chống sét bao nhiêu Ohm là đạt?
Theo TCVN 9385:2012, mạng nối đất của hệ thống chống sét được yêu cầu có điện trở nối đất tổng hợp không vượt quá 10 Ω.
Chống sét lan truyền có cần dưới 4 Ω không?
Có thể đặt R < 4 Ω làm mục tiêu thiết kế cho một số hệ thống, nhưng không nên coi đây là mức bắt buộc chung cho mọi hệ thống. Cần căn cứ vào thiết kế, chế độ nối đất và tiêu chuẩn áp dụng.
Các cọc tiếp địa nên cách nhau bao nhiêu?
Khoảng 2,5 m là một phương án thường được sử dụng, nhưng khoảng cách thực tế cần căn cứ vào thiết kế và điều kiện đất.
Nên dùng cọc tiếp địa nào?
Có thể cân nhắc cọc D16 H2.4 nhập khẩu Ấn Độ hoặc cọc đồng vàng Việt Nam tùy yêu cầu công trình.
Nên dùng cáp tiếp địa bao nhiêu mm²?
Có thể gặp các loại 50, 25 và 16 mm², nhưng tiết diện chính xác phải được xác định theo thiết kế và mục đích sử dụng.
Có nên hàn hóa nhiệt cọc tiếp địa?
Đối với các mối nối cần độ bền cao, đặc biệt là mối nối chôn ngầm, hàn hóa nhiệt là một giải pháp rất đáng cân nhắc.
Đo điện trở tiếp địa bằng cách nào?
Một phương pháp phổ biến là Fall-of-Potential – phương pháp điện áp rơi, sử dụng điện cực cần đo cùng các cọc phụ.
Cắm que đo cách nhau 5 m có đạt chuẩn không?
Không thể khẳng định mọi công trình đều phải cách 5 m. Khoảng cách cần căn cứ phương pháp đo, kích thước hệ thống, điều kiện đất và hướng dẫn của thiết bị.
Máy đo điện trở tiếp địa có cần kiểm định không?
Khi lập hồ sơ đo kiểm/nghiệm thu, nên sử dụng thiết bị có tình trạng hiệu chuẩn/kiểm định phù hợp và còn hiệu lực, đồng thời ghi rõ thông tin thiết bị trong biên bản.
Kết luận
Hệ thống tiếp địa là nền tảng của hệ thống chống sét và tiếp mát an toàn điện. Một hệ thống tốt không đơn giản là đóng thật nhiều cọc xuống đất mà phải được thiết kế đồng bộ từ cọc tiếp địa, cáp tiếp địa, khoảng cách cọc, mối nối, hàn hóa nhiệt cho đến phương pháp đo kiểm sau thi công.
Đối với hệ thống chống sét trực tiếp, R ≤ 10 Ω là một yêu cầu quan trọng theo TCVN 9385:2012.
Đối với chống sét lan truyền và tiếp mát, R < 4 Ω có thể được sử dụng làm mục tiêu kỹ thuật trong phương án thiết kế phù hợp.
Một cấu hình vật tư có thể gồm:
Cọc D16 H2.4 / cọc đồng → Cáp đồng → Hàn hóa nhiệt → Hộp kiểm tra → Hệ thống chống sét
Trong quá trình nghiệm thu, cần đo điện trở thực tế bằng máy đo chuyên dụng, bố trí điện cực đo theo đúng phương pháp và hướng dẫn của thiết bị, đồng thời lưu lại kết quả cùng thông tin về máy đo và tình trạng hiệu chuẩn/kiểm định.
Quan trọng nhất:
Một hệ thống tiếp địa chỉ nên được kết luận “đạt” sau khi đã thi công hoàn chỉnh và có kết quả đo kiểm thực tế đáp ứng yêu cầu thiết kế.
Cửa hàng vật tư chống sét: https://thietbichongset365.com/cua-hang/
Tiêu chuẩn cho hệ thống chống sét: https://thuvienphapluat.vn/phap-luat/ho-tro-phap-luat/tcvn-93852012-chong-set-cho-cong-trinh-xay-dung–huong-dan-thiet-ke-kiem-tra-va-bao-tri-he-thong-nh-115467.html
Quy trình khảo sát và tư vấn chuyên nghiệp đến từ Chống Sét Hải Phòng: https://thietbichongset365.com/quy-trinh-khao-sat-tu-van-chong-set/
